パワーグリッド

1. カーボンニュートラル実現に貢献するHVDCの世界的な導入加速

2. EconiQ開閉装置によるSF₆フリーソリューション

EconiQ開閉装置は，日立エナジーが提供する脱炭素化社会に向けたカーボンニュートラルの実現を支援する環境効率の高い製品・サービス・ソリューションパッケージ「EconiQ」の一つであり，地球温暖化係数の極めて高いSF₆（六フッ化硫黄）ガスを使わないことで環境への影響を低減し，CO₂排出量削減に貢献する装置である。SF₆フリー化の主な開発課題は，SF₆と同等の性能とスケーラビリティを，同等のサイズで達成することである。特に適用される変電所の敷地面積の制約から，サイズが非常に重要となる。

EconiQ 420 kV 63 kA遮断器の開発完了は，SF₆を使用せずに，最も要求の厳しいハイエンドな定格を商業的に実現できたことから，高電圧業界にとって歴史的なマイルストーンであり，画期的な成果である。この成功の鍵は，遮断器内部のプロセスを科学的に理解し，設計ルールをSF₆から新しい混合ガスに変換し，同等の性能とサイズを維持することである。その結果，2,3,3,3-テトラフルオロ-2-（トリフルオロメチル）プロパンニトリル（C4-FN）混合ガスを使用して，SF₆機器と同様のコンパクトなサイズを実現している。また，C4-FN混合ガスは汎用性が高く，既存のSF₆ガス絶縁ライン（GIL：Gas Insulated Line）にも適用可能であり，既に実証に成功している。

［02］日立エナジーのEconiQロードマップによるSF₆フリー開閉機器開発

3. 環境効率の高い技術を組み合わせたカーボンニュートラルな高電圧開閉装置

4. デジタル技術による保守合理化・高経年機器運用リスク低減および技能維持

近年，再生可能エネルギー増大による電力系統の安定度低下や電力供給能力の逼迫に伴い，発電所の変電設備や基幹変電所機器に対する重要度が高まっている。一方で，レベニューキャップ制度導入による設備維持・更新費用低減と電力安定供給という相反する課題解決が求められており，特に増大する高経年機器の健全性・運用リスクの評価に加え，将来の人口減少・高齢化を見据えた技術員の技能維持・伝承も課題となっている。

日立はこうした社会的課題の解決のため，日立エナジーのTXpert，MSM（Modular Switchgear Monitoring）によるオンライン機器監視システムおよび，監視データの分析，運用リスク評価，保守合理化ソリューションを提供している。特に，高経年機器については，リモート支援による技術員の運用効率化やノウハウ・知見のデジタル化，AI（Artificial Intelligence）を活用した保守ナレッジ支援システムを構築中である。また，更新・新設ニーズに対しては，国際標準規格を適用したデジタル変電機器パッケージにより，新たな顧客価値を提供している。

（日立エナジー）

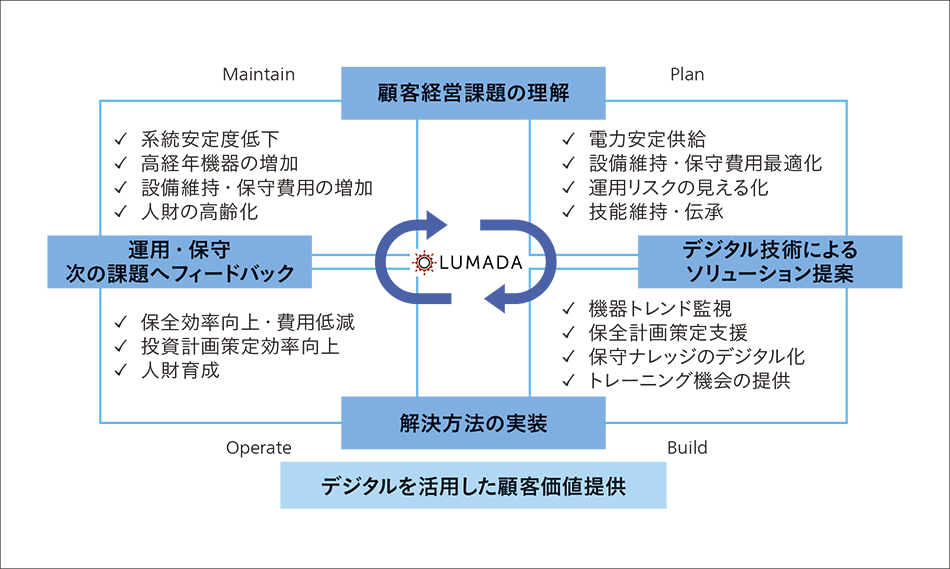

［04］電力事業者と日立がめざす姿

5. 世界初の145 kV乾式変圧器を水力発電所に設置

6. V2G向けマイクログリッドプラットフォーム アーリントンマイクログリッド

2022年はEV（Electric Vehicle）が伸長したと言われている。米国最大規模の公営電力会社の一つである，スノホミッシュ・カウンティ・パブリック・ユーティリティ・ディストリクト［SnoPUD（Snohomish County Public Utility District）］は，EVの重要性を認識し，デジタル技術が持続可能な未来を支えるあり方を示す最先端のマイクログリッドであるアーリントンマイクログリッドを公開した。アーリントンマイクログリッドは，日立エナジーのe-mesh PowerStoreグリッドフォーミングバッテリーエネルギー貯蔵システム（BESS：Battery Energy Storage System）に，地域コミュニティの太陽光発電とV2G（Vehicle to Grid）対応EVフリート車両を組み合わせたものである。日立エナジーのe-mesh製品群による自動化は，V2G EVへのレジリエントな電力供給から，100％再生可能エネルギーで運用される基幹インフラに至るまで，電化された未来への期待に応えることができる。

日立エナジーのグリッドエッジソリューションでEVを地域の太陽光発電と組み合わせることで，EVはマイクログリッドにとってのDER（Distributed Energy Resource：分散型エネルギー源）となり，マイクログリッドはEVにとってのレジリエントな再生可能電力ハブとなる。これによりEVインフラが強化されるとともに，マイクログリッド側は安全でフェイルセーフな受電のための重要な設備が確立される。アーリントンマイクログリッドは，管轄地域の内外でグリッドエッジ技術を促進させるというSnoPUDの目標達成に向けたマイルストーンとなるものである。

（日立エナジー）

［06］アーリントンマイクログリッドの俯瞰写真

7. VSC-HVDCシステムにおける動的容量のオンライン推定

化石燃料を使用しない電力系統の実現に向け，資産価値としての電力系統をより効率的に利用することがますます重要になっている。日立エナジーが開発したHVDC Lightは，世界中のさまざまなアプリケーションで活用され，エネルギー転換を加速させている。HVDC Lightの動的容量^※）は，柔軟性，制御性，レジリエンスなど将来の電力系統の新たな課題に対処するとともに，電力系統の運用を総じて効率化するのに役立つと期待されている。

今回，動的容量の複数のコンポーネントへの影響とその相互作用について，電力系統の視点からドイツのHVDC国際連系線NordLinkに設置したMIMS（MACH Information Management System）データロガーで取得されたリアルタイム運用データに基づいて，PoC（Proof of Concept）を実施した。送電事業者による系統混雑の修復・管理の運用方法を改善するため，周囲温度とグリッド電圧に応じて動的容量を推定するソフトウェアのプロトタイプを開発した。将来的には，この機能を修復対策に活用して予防的再給電措置の実施を減らすことが可能になると考えている。

（日立エナジー）

※）

保証容量を超えて一時的に動作可能な容量

［07］VSC-HVDCシステムの動的容量に関する電力系統使用事例

8. 高性能STATCOMによる電力貯蔵と安全で安定したパワーグリッドの実現

現在の電力系統は，慣性の不足による安定性と信頼性の課題に直面している。これに対して日立エナジーでは，電力品質の課題に対するソリューションの提供を通じて顧客を支えるため，2021年，有効電力とグリッドフォーミングの能力を備えた系統安定化装置「SVC Light Enhanced」の販売を開始した。SVC Light Enhancedは，顧客が送電系統で必要とする慣性レベルの確保に役立つと期待されている。その構成要素は以下のとおりである。

1. 送電系統に高電力および高電圧対応を組み込むモジュラーマルチレベル変換器（MMC：Modular Multilevel Converter）ソリューション
2. 従来のMMC STATCOM（Static Synchronous Compensator）を拡張して有効電力の能力を付加する高電力対応の電力貯蔵技術
3. システムの統合と制御を容易にする日立エナジーの電力MACH（Modular Advanced Control for HVDC）制御プラットフォーム
4. 瞬時の慣性応答と電圧応答を実現するグリッドフォーミング制御機能

また，SVC Light Enhancedは，以下を目標に設計されている。

1. 慣性応答，周波数応答，電圧調整をはじめとする多彩な機能を提供可能な，送電系統向けオールインワンソリューション
2. 柔軟性が高い，モジュール型のスケーラブルなソリューション
3. 省スペースかつ低電力損失，長寿命で，保守も簡単な所有者にとって魅力的なソリューション

（日立エナジー）

［08］SVC Light Enhancedの主要構成要素

9. 系統強度サポートによるネットワーク上のインバータベースのリソース導入率向上

2021年初頭，日立エナジーとAEMO（Australian Energy Market Operator）の共同により，系統強度をサポートして脆弱な電力ネットワークへの再生可能エネルギーの大量導入を可能にするため，先進的なVSM（Virtual Synchronous Machine：仮想同期機）インバータ技術の有効性に関する調査を世界に先駆けて実施した。

本調査の背景には，オーストラリアの全国電力市場（NEM：National Electricity Market）に初めて接続された先進インバータBESSであるDalrymple BESSの性能，そしてWMZ（West Murray Zone：西マレーゾーン）における系統強度に関する課題があった。

この調査の結果，WMZの障害後の電圧変動の抑制について，60 MVA VSMと60 MVA Synconとで同程度の系統強度のサポートが得られることが分かった。このことから，VSMは，NEMの脆弱なエリアにおいて大量の再生可能エネルギーを接続して運用するための現実的なソリューションであり，市場サービスを提供する能力を強化するものと言える。この結果を受けて，先進インバータ技術に対する業界の理解が進み，ゼロエミッション電力系統の実現に向けてこの技術が担う役割の重要性が高まるものと考える。

（日立エナジー）

［09］VSMによりSCOと同程度まで抑制される擾乱後の電圧振動の波形

10. 余剰電力損失および循環電流の解析による負荷時タップ切換器の監視と保護

11. デジタル変電所IoTセンサーデータのデジタルエンタープライズへの統合

12. データ解析とリーンIIoTによるコンピューティングIntelligent Insights

送電事業者にとって重要なのは可用性の確保であり，HVDC直交変換所の稼働率を高い水準に保つことが最優先事項である。そのため，最新の技術革新を考慮し，HVDCシステムの状態監視と予知保全に向けたさらなる取り組みが必要な，従来の定期保守の考え方を補完する新たなアプローチと戦略が検討・採用されている。IIoT（Industrial IoT）によって実現されたDX（デジタルトランスフォーメーション）により，グリーンフィールド（更地）とブラウンフィールド（跡地）のそれぞれの変換所向けのデータ分析プラットフォームの新しいビジネスモデルやサービスが次々と出現している。このようなコンピューティングの観点から有望視されているソリューションの一つがML（Machine Learning：機械学習）アルゴリズムを用いたデータドリブンのアプローチの適用であり，実際に多くのユースケースにおいて，複雑なHVDCドメインの装置およびコンポーネントの状態を分析する，効率的かつインテリジェントな先進的学習アルゴリズムが複数開発されている。例えば，タップの切換データに基づく変圧器OLTCの異常の事前検出，変換所の故障を検出する深層学習分類器，HVDCバルブ冷却システムの迅速な漏れ検出^※）をはじめとして，多くのユースケースが挙げられる。

健全性の指標はFACTS（Flexible Alternating Current Transmission Systems）などのアプリケーションやロケーションプロファイル（オフショア，オンショアなど）によって異なる可能性があるため，このような異常検出手法は，HVDC電力資産のみならずシステムレベルにおいても，幅広い分野にわたる高度な保守サービスを実現することに役立つものと考えられる。これにより，部品状態の劣化を観察し，その結果に基づいて保守を実施できるようになる。

（日立エナジー）

※）

わずかな漏れを正確に検出し，大きな漏れを従来の手法よりも迅速に検出して，誤検知を防ぐロバストなMLアルゴリズムの開発を目的とする。

［12］漏れ検出結果の例
